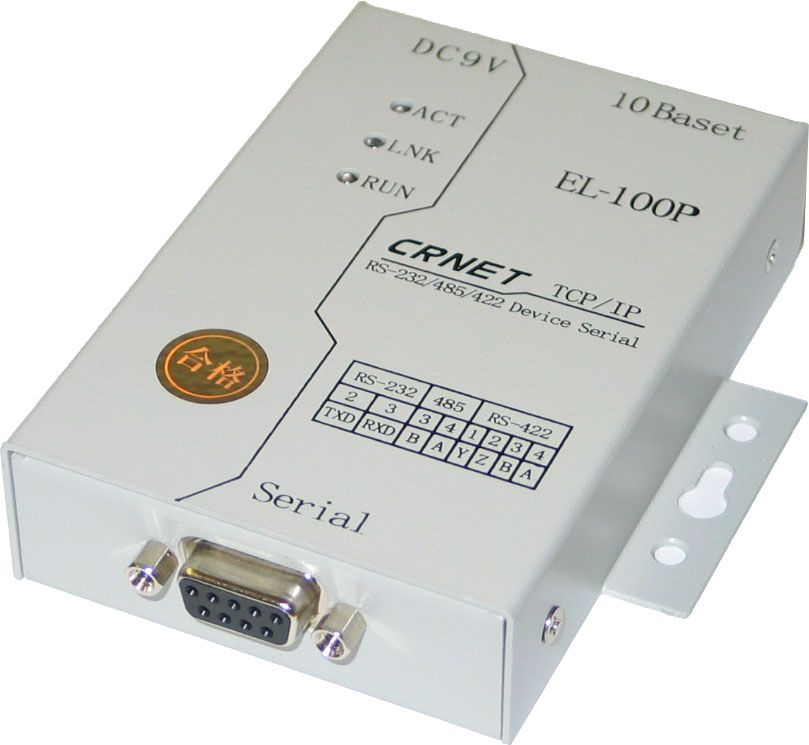

EL-100P


通用型1串口RS-232/485/422 设备联网服务器

简介

简单易用的基于MAC搜索操作界面,可用于设置IP地址、串口参数等

全透明双向数据传输,保障最高限度的易用性和兼容性

提供TCP服务器模式、TCP 客户端模式、TCP自动、UDP 和TCP RealCom模式

内置软件、硬件双重看门狗、可保证长期稳定运行

概述

EL100P高效而简洁方便的联网操作方式,不但可以保证现有的硬件资源,更确保未来网络的扩充可能性。通过简单的设置,就可以将现有的串口设备立即联网。再者EL100P可以在串口和以太网络界面之间轻易的执行双向数据传输。

特点

  • 轻松安装和简易设定
  • 价格低廉;信用卡般的大小
  • 立即使您的串口设备联网
  • 点对点连接模式,可在不使用PC的情况下经由网络连接两个串口设备
  • 可利用简单易用的Windows Utility执行大量安装
  • 自动侦测10/100 Mbps Ethernet
  • 所有串口信号皆内建15 KV ESD突波保护
  • 可靠的系统核心适用于安全性和长期运行的系统应用
  • 支持易用的WINDOWS DLL远程控制和管理
  • 配置工具可在网络上自动寻找EL100设备联网服务器

针脚排列

DB9 针式

Pin
RS-232
RS-422
RS-485(2W)
1
DCD
RxD-(A)
-
2
TxD
RxD+(B)
-
3
RxD
TxD+(B)
Data+(B)
4
DSR
TxD-(A)
Data-(A)
5
GND
GND
GND
6
DTR
-
-
7
CTS
-
-
8
RTS
-
-
9
----
-
-

规格

LAN
以太网
10 Mbps, RJ45
保护
內建1.5 KV电磁隔离

串口介面
介面
RS-232
串口數
1
信号
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
串口保护
为所有信号提供 15 KV隔离
电源保护
4 KV Burst (EFT), EN61000-4-4
2 KV Surge (Power), EN61000-4-5

串口通讯参数
校验
None, Even, Odd, Space, Mark
数据位
5, 6, 7, 8
停止位
1, 2
流控
RTS/CTS, XON/XOFF
速率
300 bps 至 230.4 Kbps
控制台端口
RS-232

软件特性
协议
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP
使用平台
Windows 95/98/ME/NT/2000/XP
Real COM/TTY 驱动程序
Windows 95/98/ME/NT/2000/XP/2003 Real COM drivers, Linux real tty driver
配置
Windows 使用平台

电源需求
电源输入
9 至 30 VDC
电源输出
165 mA @12V、95 mA @24V

机械
材料
铝合金 (1 mm)

环境
操作温度
0 至 55°C (32 至 131°F), 5 至 95% RH
储存温度
-20 至 85°C (-4 至 185°F), 5 至 95% RH
