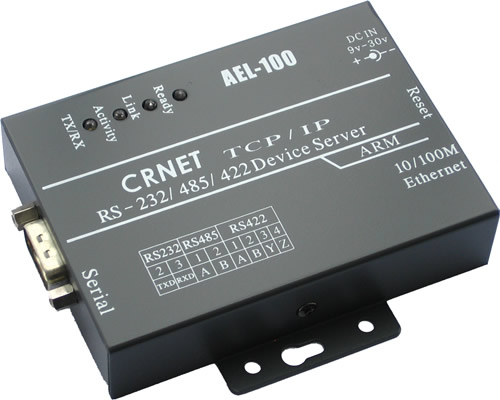

AEL-100

通用型10/1OOM自适应1串口RS-232 设备联网服务器

	32位处理器，2M程序存储器（Flash），8/16M RAM,全功能协议栈
	简单易用的基于MAC搜索操作界面，可用于设置IP地址、串口参数等
	全透明双向数据传输，保障最高限度的易用性和兼容性
	提供TCP服务器模式、TCP 客户端模式、TCP自动、UDP 和TCP RealCom模式
	支持 DHCP 自动 IP 地址获取
	固件可通过串口、网口（TFTP）升级，保证客户投资利益
	内置软件、硬件双重看门狗、可保证长期稳定运行
	可通过网页对所有参数进行配置设定

概述

AEL100P高效而简洁方便的联网操作方式，不但可以保证现有的硬件资源，更确保未来网络的扩充可能性。通过简单的设置，就可以将现有的串口设备立即联网。再者AEL100P可以在串口和以太网络界面之间轻易的执行双向数据传输。

特点

轻松安装和简易设定
价格低廉；信用卡般的大小
立即使您的串口设备联网
点对点连接模式，可在不使用PC的情况下经由网络连接两个串口设备
可利用简单易用的Windows Utility执行大量安装
自动侦测10/100 Mbps Ethernet
所有串口信号皆内建15 KV ESD突波保护
可靠的系统核心适用于安全性和长期运行的系统应用
支持易用的WINDOWS DLL远程控制和管理
配置工具可在网络上自动寻找EL100设备联网服务器

网页配置界面

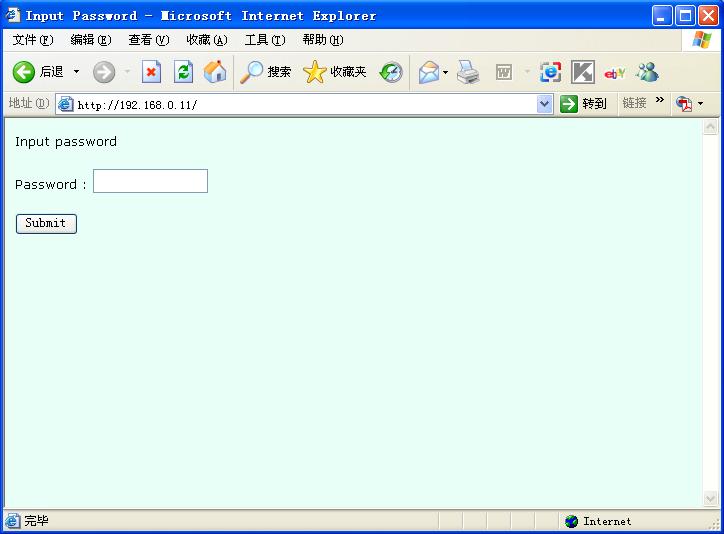

网页配置设有密码保护，首次进入时需输入登陆密码

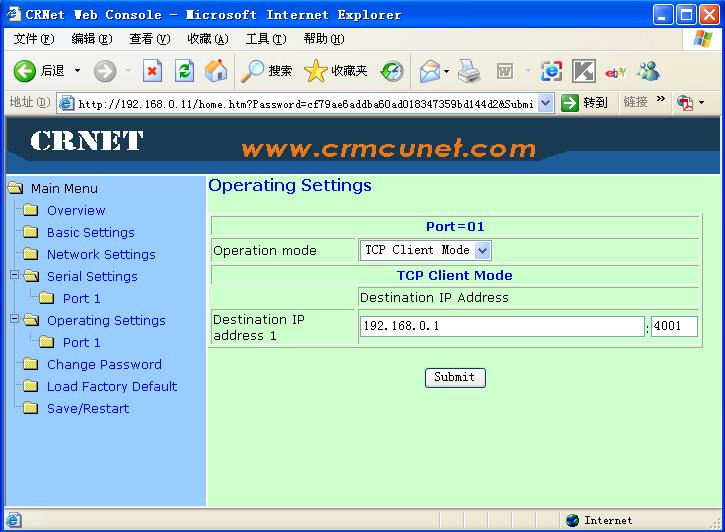

以下为配置举例

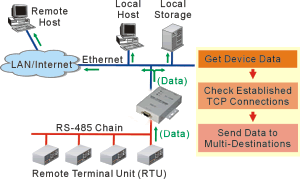

主要应用

让您的 RS-232/422/485 立即网络化

门禁/安防/考勤系统；工业现场联网监控；仓储自动控制系统；医疗/生化/实验仪器联网自动化；大型零售(POS)系统联网自动化；其它远程和分布式串口设备控制

针脚排列

DB9 针式

Pin	RS-232	RS-422	RS-485(2W)
1	DCD	RxD-(A)	-
2	TxD	RxD+(B)	-
3	RxD	TxD+(B)	Data+(B)
4	DSR	TxD-(A)	Data-(A)
5	GND	GND	GND
6	DTR	-	-
7	CTS	-	-
8	RTS	-	-
9	----	-	-

规格

LAN

以太网

10/100 Mbps, RJ45

保护

內建1.5 KV电磁隔离

串口介面

介面

RS-232

串口數

信号

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

串口保护

为所有信号提供 15 KV隔离

电源保护

4 KV Burst (EFT), EN61000-4-4
2 KV Surge (Power), EN61000-4-5

串口通讯参数

校验

None, Even, Odd, Space, Mark

数据位

5, 6, 7, 8

停止位

1, 2

流控

RTS/CTS, XON/XOFF

速率

300 bps 至 230.4 Kbps

控制台端口

RS-232

软件特性

协议

ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP

使用平台

Windows 95/98/ME/NT/2000/XP

Real COM/TTY 驱动程序

Windows 95/98/ME/NT/2000/XP/2003 Real COM drivers, Linux real tty driver

配置

Windows 使用平台

电源需求

电源输入

9 至 30 VDC

电源输出

165 mA @12V、95 mA @24V

机械

材料

铝合金 (1 mm)

环境

操作温度

0 至 55°C (32 至 131°F), 5 至 95% RH

储存温度

-20 至 85°C (-4 至 185°F), 5 至 95% RH
