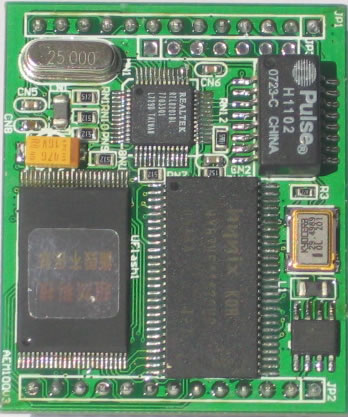

AEM-100T


嵌入式10/100M自适应串口(TTL)到以太网协议转换模块

概述

超然新系列的嵌入式协议转换模块让您的串行设备能够轻松的立即联网。AEM100T的体积精巧,仅46 x 38 mm的大小连信用卡的一半都不到。这精巧的体积让您可以轻松地将AEM100T整合至您的串行设备,使您的串行设备以100 M的速率联网。AEM100T采用32bit RISC控制器,2M Byte FLASH,8M Byte SDRAM,丰富的系统资源,可以实现绝大多数的网络应用。

特点

  • Serial (TTL) to 10M Ethernet 嵌入式设备联网即插即用模组
  • 体积小巧(46 x 38 mm)及双排针设计让整合更容易
  • 可立即使用的TCP/IP通讯协议让整合更为快速
  • 低耗电的设计(0.3 W)
  • 可利用高效的搜索配置轻松进行设定

应用

  • 工业自动化(PLC,测试设备)
  • 医疗/保健自动化系统(ECG,超声波检测器,验血设备)
  • 大楼自动控制系統(HVAC,火灾报警器)
  • 门禁/保安系統(读卡机,生物认证设备)
  • 信息家电(UPS监测模組)
內建TCP/IP通讯协议


AEM100T內建的TCP/IP通讯协议让研发工程师可以轻松的将串行设备联网,再也不需要花大量的精神和时间编写TCP/IP通讯协议。如此一來,工程师可以将大部分的时间运用在开发其他更重要的产品功能上,让公司推出产品的时间缩短。除此之外,AEM100T的10M/100M自适应特性使其具备更强的网络兼容性,特别适用于大流量网络,相比于10M设备具有更强的优势。

AEM100T的另一项重要特点是3.3V供电,其电源需求低于0.325W,让研发工程师在将AEM100T纳入应用时不需担心电源需求的问題,设计更适用于现在的设备,让研发工程师得以花费更少的时间与精力在电路的设计上。


独创的网络搜索配置


AEM100T具备稳定且可立即使用的TCP/IP通讯软件,以便能快速的与设备整合。透过极易使用的Windows配置工具即可完成设定。除此之外,提供动态配置dll,更可以协助您开发自己的Windows 配置工具和完成动态设置。

AEM100T的26 pin双排针设计及其标准的排针间距让您得以缩短布线的时间,使产品能尽快推出。若有必要,客戶可以轻松地更换模组,让设备维护的工作更为简单。串行接口的连线则是透过包含传输/接收和DTR信号的TTL介面來完成。您只需移除这信号驱动,并加裝超然的网络模块,即可让您的串行设备联网。內建的网络变压器确保信号不受干扰,同时也节省了设计以太网电路的时间和空间。

另提供全套开发工具,包括测试板、技术文件、电缆线和配件,作为测试及开发之用。

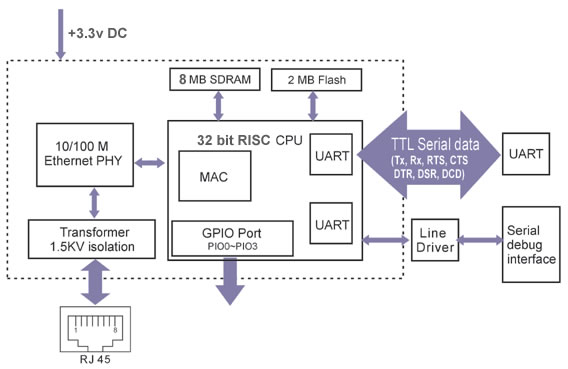

系统方框图


应用电路图

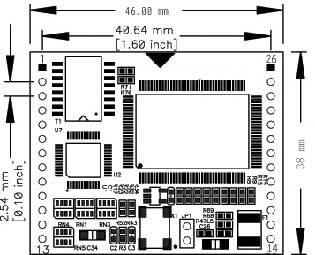

尺寸

引脚排列
Pin No. Signal   Pin No. Signal
1 ETx+   26 GND
2 ETx-   25 GND
3 ERx+   24 GND
4 ERx-   23 GND
5 LINK_100M   22 DCD/PIO0
6 RXD   21 RI/PIO1
7 TXD   20 GND
8 TXD1   19 RTS/PIO2
9 DSR   18 CTS/PIO3
10 DTR   17 Ready LED
11 LINK_10M   16 +3.3V
12 GND   15 +3.3V
13 RXD1   14 COL_LED

定购信息
AEM100T

串口 (TTL) to 10/100M Mbps 以太网嵌入式模块, DIL package

AEM100T-ST

Starter Kit for AEM100T
包含:
> AEM100T及测试板
>软件CD: AEM100T utility和使用手冊
> 快速安装指南
> 配件( Power Adaptor, Ethernet Cross-Over Cable, Serial Extension Cable)
> 保证书

规格
系統
CPU 32-bit 高速MCU
RAM 8 MByte
Flash 2 MByte

LAN
以太网 10/100 Mbps, pin headers
保护措施 內建1.5 KV电磁隔离transformer

串行接口
TTL x 1 TxD, RxD, RTS, CTS, GND,
pin headers

串口通讯参数
校验 None, Even, Odd, Mark, Space
数据位 5,6,7,8
停止位 1, 2
流量控制 RTS/CTS, XON/XOFF
速率 300 bps to 115.2 Kbps

数字量 I/O
DI/O Programmable x 4, TTL

软件
协议 ICMP, ARP, IP, TCP, UDP, DHCP, TFTP, HTTP
操作模式 TCP Server,TCP Client,UDP Mode, Real Com
设定 高效的搜索配置,或Windows dll 动态配置

电源需求
电源输入 3.3V DC, ± 5%
电源输出 65 mA @ 3.3 VDC (Max.)

环境
操作温度 0 to 70°C (32 to 158°F), 5 to 95% RH
储存温度 -20 to 85°C (-4 to 185°F), 5 to 95% RH
