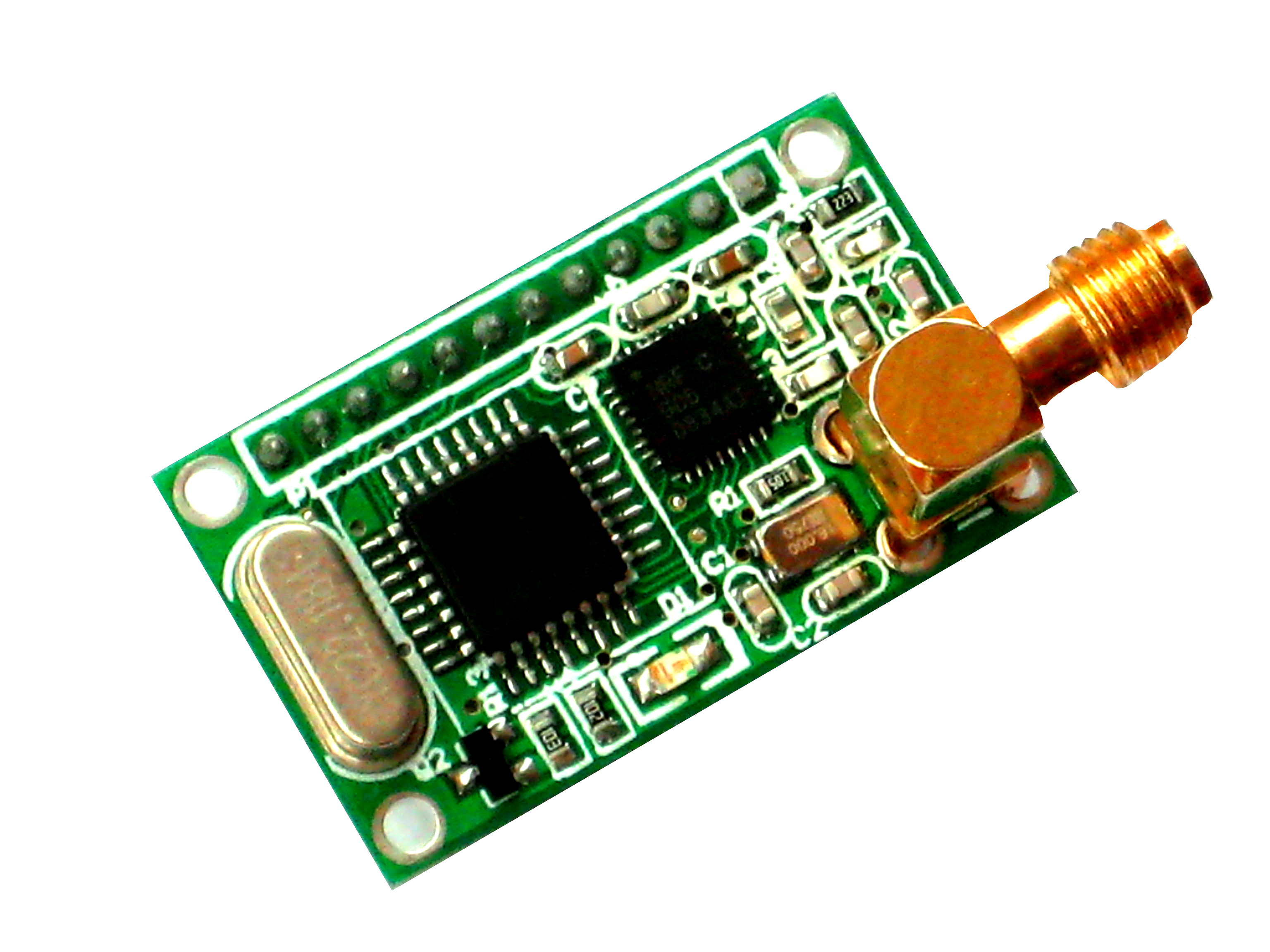

WDT-U433


串口(TTL/RS232/RS485)到无线数据传输模块

简介

WDT-U433低功率,微尺寸无线数传模块,仅一角硬币大小,采用高性性能低功耗双向无线通信芯片, 内置高性能微处理器实现串口数据的透明传输,工作于433MHZ全球开放ISM频段免许可证使用,高性能低功耗,具有接收灵敏度高,抗干扰性强,通信稳定的特点,可广泛应用于各种场合的短距离无线通信、工业控制领域。

特点

  • Serial (TTL) to Wireless 嵌入式设备数据传输即插即用模组
  • 体积小巧(31.8 x 19.2 mm)及单排针设计让整合更容易
  • 可立即使用的透明传输协议让整合更为快速
  • 低耗电的设计(<0.1 W)
  • 可利用高效的配置程序轻松进行设定

应用

  • 遥控、遥测、无线遥控系统
  • 安全防火系统
  • 小型无线网络
  • 工业数据采集系统
  • 无线吊称、无线电子衡器
  • 车辆监控、不停车收费、停车场管理
  • 无线标签、身份识别
  • 生物信号采集、水文气象监控
  • 机器人控制、数字音频传输

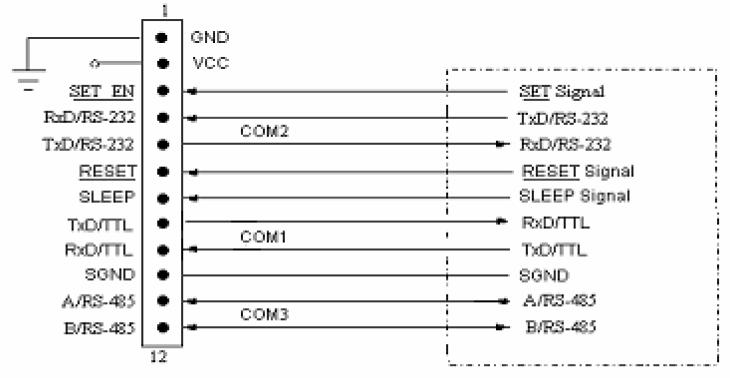

连接示意图

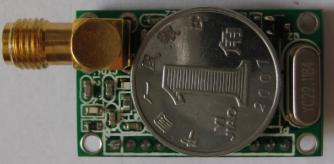

一毛硬币大小的精巧模組>>

特性描述

性能

输出功率

10dBm(10mW)

视距距离

300~500m,视通讯环境

有效波特率

300~115200bps 用户设置

接收灵敏度

-100dBm

组网

拓扑网络

点对点,点对多点(类485网络)

功耗

电压

3.3-7V DC

发射电流

<40mA

接收电流

<20mA

休眠电流

<5μA

概述

载频

433MHz 默认,400MHz~470MHz 订制

通信方式

半双工

信道

最多256

接口方式

TTL/UART, 300~115200bps 用户设置

  RS232/RS485 (300~115200bps 可选)

物理特性

尺寸

31.8mm×19.2mm×6.8mm

重量

22g

天线阻抗

50Ω  SMA

工作温度

-20℃~+60℃

频率稳定度

±10ppm
