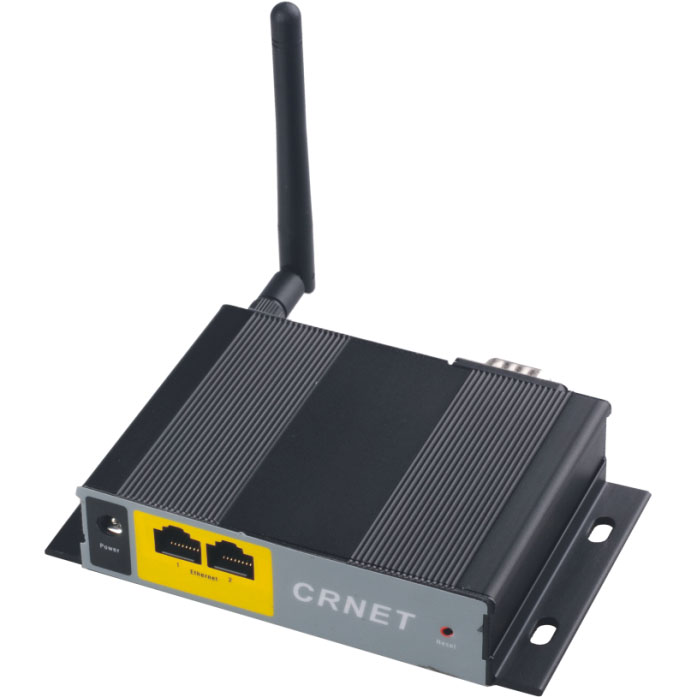

EW-150N


802.11/b/g/n

特点

802.11B/G/N系列串口服务器+以太网交换机+无线AP/Client

高性能串口服务,不限连接数,嵌入式linux系统,可用于大数据,高强度数据传输

  • 将串口设备连接至Wi-Fi 802.11b/g/n无线网络
  • 集成2-4口100M以太网交换机,且支持交换机通过WIFI与AP相连
  • 1个RS-232/422/485串口端口,速度最高可达921.6 Kbps
  • 透过内建Ethernet或WLAN执行基于浏览器(Web-based)设定
  • 支持虚拟串口,像普通串口一样实现WiFi无线连接
  • 提供搜索配置软件,迅速安装设备
  • 透明数据传输,串口,以太网,WiFi三方互传
  • 支持TCP RealCom/TCP Client/Server mode和UDP mode
  • 支持无线工作在AP模式和节点(Station)模式,硬件AP支持iphone、iPad和Android系统WiFi连接
  • 支持DHCP自动获取IP,支持工作在AP模式时为从设备分配IP

配置界面

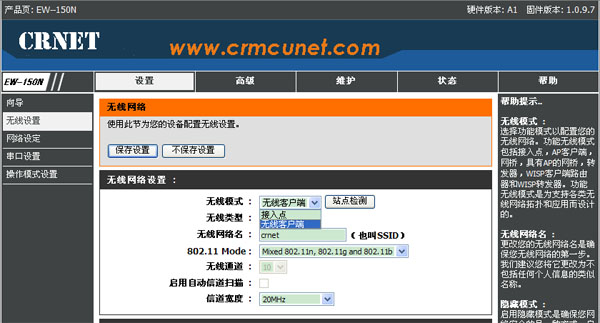

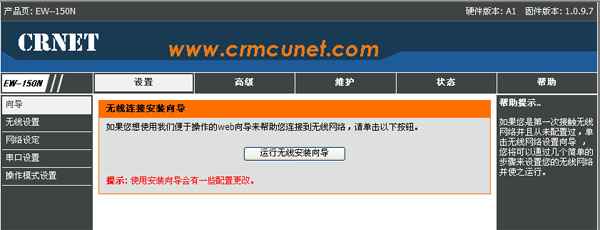

WEB界面



EW-150N描述

快速而简单的实现串口通过802.11b/g/n无线联网

EW系列WIFI串口设备无线联网服务器将无线联网的功能延伸到打印机、计重器、医疗仪器、制造用机器、磁条扫瞄仪、卡片阅读机、POS仪器、及其它资料撷取仪器。EW-150N的RS-232/422/485三合一串口接口是用于多种串口设备。同时EW-150N WIFI串口无线联网服务器支持2-4口100M以太网交换机,在实际应用中省去额外使用交换机代理的成本和安装麻烦,用户可以直接利用EW-150N自带的交换机和无线AP/CLIENT实现一个带交换机的无线AP的功能。大大降低整体应用成本。

      产品设定

      连接至您的电脑

      通过以太网线将EW-150N连接至您桌上/笔记本电脑 的有线网络口。并且将EW-150N 连接上电源适配器。 等待电源指示灯常亮,不再闪烁。

      设定EW-150N

      开启您电脑的网页浏览器,在网址栏输入http://192.168.0.50(请保证电脑处于同一网段)。显示登入窗口后在用户名栏位输入”admin”,密码栏位不需输入。登入后您可以通过设定向导引领你完成EW-150N的设定。 也可以使用我们提供的配置软件ELConfiger.exe(搜索配置)更方便完成设置。

      共享无线网络

      当您完成EW-150N的设定,您可以移除EW-150N 连接的网线,并将EW-150N 连接至您网络。EW-150N默认为无线客户端模式(网卡模式),设置完成后串口设备和有线网络设备均可通过EW-150N访问无线网络。

      故障排除

      安装设定问题

      1.请问我如何不通过PC软件完成EW-150N 无线WIFI串口服务器安装设定,或是如何查看我的无线网络名称(SSID)与加密方式?
      - 使用网线连接您的电脑与EW-150N。
      - 开启您电脑的网页浏览器在网址栏位输入http://192.168.0.50 。
      - 预设的用户名为”admin”。预设的密码不需输入(保持空白)。
      - 假如您曾经更改过您的密码但是忘记了,您必须把设备恢复原厂设定值。

      2.请问如何将EW-150N设备恢复原厂设定值?
      - 请先确认设备正确的连接电源并正常启动完成。
      - 请按压设备的reset按键约5秒钟的时间。
      备注:当设备恢复原厂设定值,相关设定皆会被清除。
      若您要重新进行EW-150N的功能设定,您可以参考问题1的说明并执行设定向导。

      3.请问使用PC配置软件进行搜索时,为何出现数百相同设备?
      - 这是网络存在环路所引起的广播风暴。典型情况是EW-150N通过无线和有线两条链路与电脑相通(直接或间接)。
      - 解决办法:
      拔掉与电脑连接的网线(此时仍然可以搜索配置)。
      或配置EW-150N,使其连接与电脑不同段的WIFI无线网络。
      备注:因网络不正常,此时不要用配置软件进行设置,可能造成配置丢失而变砖或异常

      4.设备IP地址修改后忘记了怎么办?
      - 使用网线连接您的电脑与EW-150N。
      - 通过我们提供的PC配置软件ELConfiger.exe搜索可发现设备配置。

      功能参数 / 特点

      架构
      处理器 32bits RISC
      存储器 16M SRAM and 4M flash
      串行接口
      接口描述 1个 RS232/485/422串口
      智能RS485控制信号:
      support rs232/485/422
      波特率 110 bps to 460.8K bps
      数据位 7 or 8 data bits
      校验 odd, even, none,space,mark
      停止位 1 or 2
      控制信号 CTS, RTS
      流控方式 XON/XOFF, RTS/CTS
      无线局域网
      无线标准 802.11b/g
      频率类型 DSSS/OFDM
      发射功率 802.11b 发射功率为17 dBm (标准)
      802.11g发射功率为15 dBm (标准)
      接受敏感度 -84 dBm @ 11 Mbps
      -80 dBm @ 54 Mbps
      传输速率

      11 Mbps(802.11b)
      54 Mbps(802.11g)
      (54,48,36,24,18,12,11,9,6,5.5,2,1 Mbps)

      150Mbps(802.11n)

      传输距离 最高可达300公尺(@54 Mbps, in open areas)
      安全性 WEP 64-bit/128-bit资料加密
      密钥(PSK)模式
      加密:128位TKIP/CCMP
      802.11X WPA,WPA2
      天线 反相 SMA
      网络模式 基本结构模式,对等模式
      以太网交换机
      标准协议 802.3ae
      速度 10/100M 自适应
      端口数 2/4个 (根据型号不同)
      网络协议/工作模式
      支持协议 TCP/IP, UDP/IP, ARP, ICMP/PING, SNTP, TFTP, Telnet, DHCP, BOOTP, AutoIP,SMTP,DNS, and Http
      PPP/PPPoE,SNMP,FTP Server/Client (Optional)
      工作模式 TCP 实串口 / TCP 服务器 / 客户端
      UDP 单播 / 组播(定制)
      指示灯 (LED)
      • 电源指示
      • 串口通信指示
      • 以太网数据通信指示
      管理方式
      • Windows®-based 设备管理工具
      • WEB 配置
      安全
      • 密码保护
      电源参数
      工作电压 12 - 30 VDC
      工作温度环境
      工作温度 0° to 65°C (32° to 158°F)
      存储温度 -40° to 85°C (-40° to 185°F)
      Packaging
      尺寸 100.4mm×67mm×22mm
      重量 260 g
      提供PC软件
      • Windows®-based 设备管理工具和虚拟串口




      典型应用
      ◆ 工业自动化
      ◆ 医疗/保健自动化系统
      ◆ 大楼自动控制系统
      ◆ 机电设备联网
      ◆ PLC远程
      ◆ 变电站自动化
      ◆ 动力环境监控
