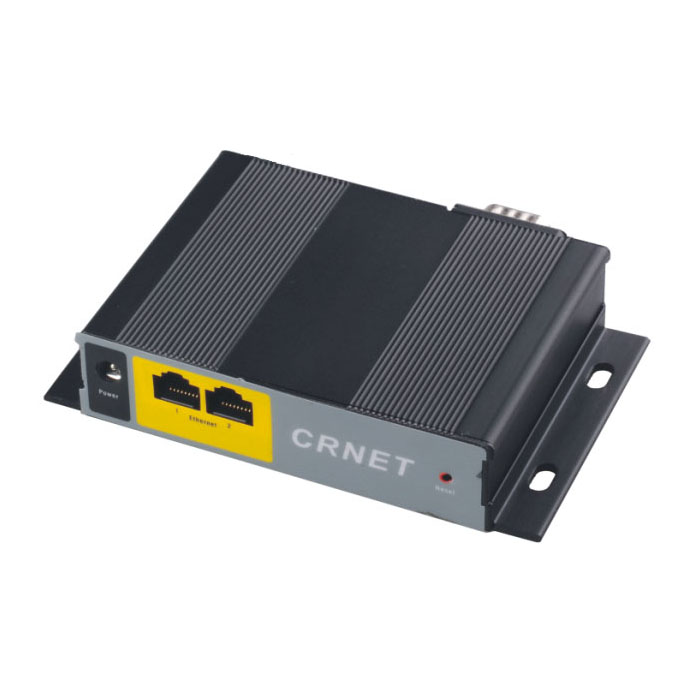

AEL-100SW


带交换机设备服务器



AEL100SW

带交换机设备服务器

  • 通过一个网络连接, 可以连接多部设备
  • 连接企业系统和没有网络功能的厂房设备
  • 支持远程软体升级, 节省时间和成本
  • 灵活的设计, 备有内置双口以太网交换机
  • 15kV 串口 ESD 保护和 2.5kV 以太网隔离
  • 符合 RoHS 标准

采用LINUX操作系统,适用大网络和大数据采集

在繁忙网络下,数据延迟和重发率增大,需要大的缓存和完美操作系统支持,本产品为此而生。

通过菊花链延伸网络

支持双串口和双 10/100 以太网网口, AEL100SW拥有双以太网接口, 令多台工业串联设备可以通过单一的网络连接 daisy chain 相互联系起来. AEL100SW结合了先进设备服务器技术和以太网交换技术提供了一个可靠而稳定的设备连网功能. 通过减小不必要的接线, 减小串联接线的距离, 节省时间和成本也解决了串联技术的距离限制。

高性能串口服务,不限连接数,嵌入式linux系统,可用于大数据,高强度数据传输

  • 1个RS-232/422/485串口端口,速度最高可达921.6 Kbps
  • 透过内建Ethernet或WLAN执行基于浏览器(Web-based)设定
  • 支持虚拟串口,像普通串口一样实现WiFi无线连接
  • 提供搜索配置软件,迅速安装设备
  • 透明数据传输,串口,以太网,WiFi三方互传
  • 支持TCP RealCom/TCP Client/Server mode和UDP mode
  • 支持DHCP自动获取IP,支持工作在AP模式时为从设备分配IP

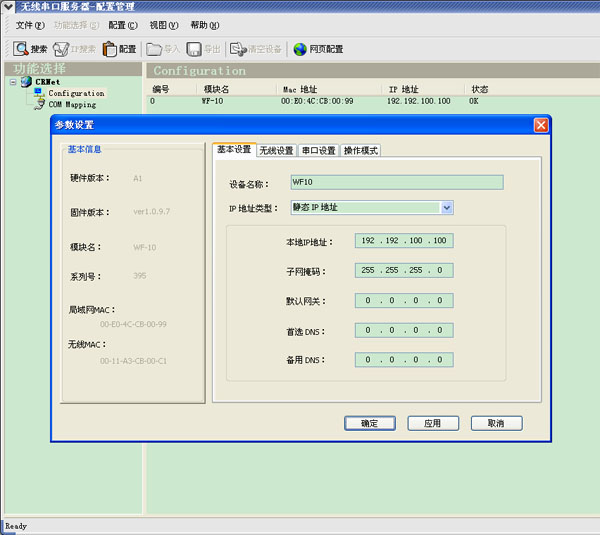

配置界面

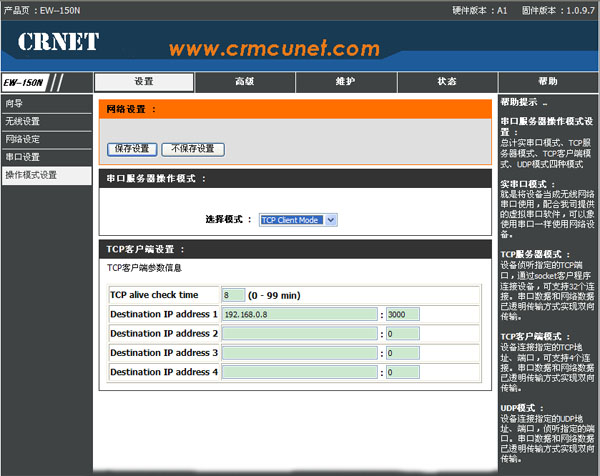

WEB界面

功能参数 / 特点

架构
处理器 32bits RISC
存储器 16M SRAM and 4M flash
串行接口
接口描述 1个 RS232/485/422串口
智能RS485控制信号:
support rs232/485/422
波特率 110 bps to 460.8K bps
数据位 7 or 8 data bits
校验 odd, even, none,space,mark
停止位 1 or 2
以太网交换机
标准协议 802.3ae
速度 10/100M 自适应
端口数 2/4个 (根据型号不同)
网络协议/工作模式
支持协议 TCP/IP, UDP/IP, ARP, ICMP/PING, SNTP, TFTP, Telnet, DHCP, BOOTP, AutoIP,SMTP,DNS, and Http
PPP/PPPoE,SNMP,FTP Server/Client (Optional)
工作模式 TCP 实串口 / TCP 服务器 / 客户端
UDP 单播 / 组播(定制)
指示灯 (LED)
  • 电源指示
  • 串口通信指示
  • 以太网数据通信指示
管理方式
  • Windows®-based 设备管理工具
  • WEB 配置
安全
  • 密码保护
电源参数
工作电压 12 - 30 VDC
工作温度环境
工作温度 0° to 65°C (32° to 158°F)
存储温度 -40° to 85°C (-40° to 185°F)
Packaging
尺寸 100.4mm×67mm×22mm
重量 260 g
提供PC软件
  • Windows®-based 设备管理工具和虚拟串口




典型应用
◆ 工业自动化
◆ 医疗/保健自动化系统
◆ 大楼自动控制系统
◆ 机电设备联网
◆ PLC远程
◆ 变电站自动化
◆ 动力环境监控
