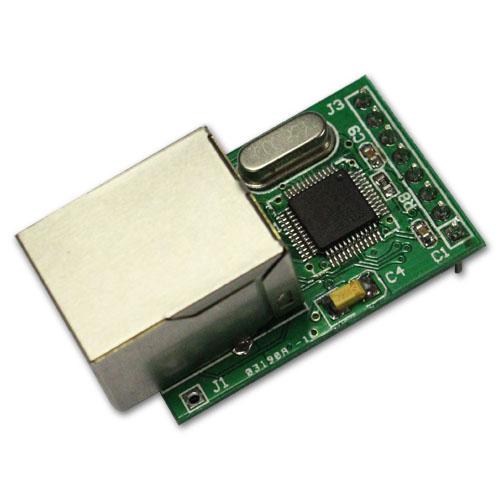

ArtNet-EM512A


嵌入式ArtNet-DMX转换模块



ArtNet-EM512A ArtNet-dmx转换器提供网络ArtNetDMX512的双向转换能力。是一款采用高速ARM处理器,遵循标准的ArtNet协议的嵌入式模块。其异常小的体积方便直接嵌入产品使设备实现ArtNet联网。ArtNet-EM512A 高度兼容协议标准,实时性强,是现有灯具和DMX设备实现网络升级的理想选择。

产品特点

尺寸小巧,便于嵌入产品内部

遵循ArtNet/ArtNetII协议

标准的DMX512信号输出

提供配置工具,方便用户配置参数

具有网络,串口收发指示

标准的RJ45网络接口

技术参数

输入电压3.3V DC

工作电流小于150mA

10/100M网络接口,1.5KV网络隔离变压器

网络数据收发指示

串口数据收发指示

参数保护开关

工作温度 065℃

保存温度 -2585℃

订购信息

该产品提供oem定制服务,已同多个厂家合作

连接示例

混合联接: 连接服务器模式设备到 DMX 控制台,一个或多个节点模式的设备。





ARTNET 节点模式:使用一个Art-Net DMX 控制台, 发送子网10的16个universes;两个接收器,配置为子网10和其要接收的universes。

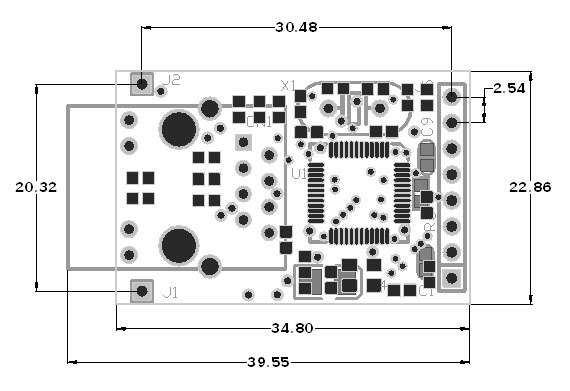

尺寸图

规格

系统
CPU 32-bit Arm

LAN
以太网 10/100 Mbps自适应
保护措施 內建1.5 KV电磁隔离transformer

串行接口
TTL x 2 TxD1, RxD1, DIR1, GND,
TxD2,RxD2


软件
协议 ICMP, ARP, IP, TCP, UDP,ArtNet
操作模式 TCP Server,TCP Client,UDP Mode,Real Com
设定 高效的搜索配置,或Windows dll 动态配置

电源需求
电源输入 3.3 VDC, ± 5%
电源输出 65 mA @ 3.3 VDC (Max.)

环境
操作温度 0 to 70°C (32 to 158°F), 5 to 95% RH
储存温度 -20 to 85°C (-4 to 185°F), 5 to 95% RH
