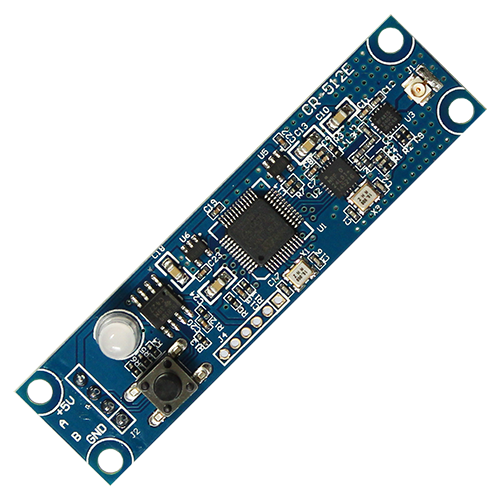

工程级 W512E 模块


工程级无线DMX512收发模板

简介

W512E 无线DMX512收发模块为超然原创技术,采用32位高性能计算,以无线的方式传输标准的DMX512数据,也可传输灯具与灯具间的联机数据。该产品彻底解决了灯光控制台与灯,灯与灯之间数据的无线传输,完全去掉长期以来所依赖的双绞线。专有技术克服市场上类似设备传输延迟,丢包严重等问题,在数据的传输过程中做到无时延,数据实时可靠!该产品采用2.4G全球开放ISM频段,免许可证使用. 高效GFSK调制,126频道自动跳频通信设计,抗干扰能力强

跳频(FHSS)技术

跳频技术是调频扩频的缩写,其中发射机快速从自信道跳跃到子信道,是由美国军方首次使用。这种技术先进精确,很难中断破坏,拦截几乎是不可能的,除非你知道跳频系列。扩频技术有两个主要优点:首先,超强抗干扰。其次,提供多点访问。

特点

  • 专有技术克服市场上类似设备传输延迟,丢包严重等问题。链路预算大,通讯稳定可靠
  • 体积小巧,便于嵌入灯具内部使用
  • 三基色LED显示工作状态和参数,单键操作,传输无延迟,收发一体,自动切换
  • 7组ID编码可设置,用户可在一个地方使用独立的7组无线网络而互不干扰
  • 输入电压5V DC 电流500mA
  • 通讯距离:600米(空旷场所,视环璄的不同而有所改变)
  • 工作频段:2.4G; ISM,126个频段
  • 最大发射功率:23dBm
  • 接收灵敏度:-94dBm
  • DMX信号接口:RS485
  • 传输标准的DMX512控台数据,也可传输灯具与灯具间的联机数据
  • 126个频段自动跳频,自动选择无干扰频段,保障通讯的可靠性

ID 码与 LED 颜色对应关系:

  • 1:RED---------------------------红
  • 2:GREEN-------------------------绿
  • 3:RED+GREED---------------------黄
  • 4:BLUE--------------------------兰
  • 5:RED+BLUE----------------------紫
  • 6:GREED+BLUE--------------------青
  • 7:RED+GREED+BLUE----------------白

操作说明:

ID编码- - - -“1-7”组ID编码,按”KEY”调节,只有ID码相同的收发板才能相互通讯按一下按键显示当前的设置,再按进行设置,每按一下数值加1

工作状态:

  • LED常亮:没有DMX或无线信号
  • 红色LED闪动:发送
  • 绿色LED闪动:接收

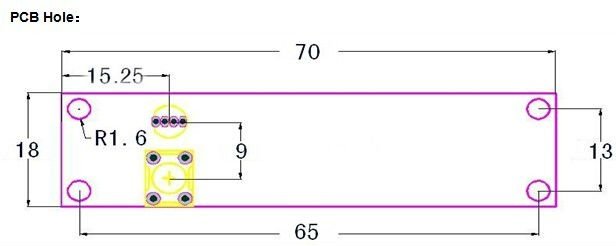

PCB 2.jpg
