EM-200TA 双串口模块


EM-200TA 10/100M 嵌入式双串口联网模块

简介

EM-200TA 嵌入式双串口联网模块可让您的串口设备立刻联网,可通过软件直接访问网络中的串口设备。EM-200TA 体积小巧,设计精简、坚固耐用,用户友好的界面让您的串口联网解决方案稳定可靠。

标准的TCP/IP 界面和多种操作模式

EM-200TA 嵌入式联网模块采用标准TCP/IP接口,提供了TCP Server,TCP Client,UDP,Real COM操作模式,可确保使用标准的网络API(Winsock,BSD Sockets)的网络软件具备兼容性。

支持现有软件Real COM驱动程序

我们提供可自动设置串口参数Real COM 驱动程序,用于COM 口的软件现在可以随时用于TCP/IP网络。这项特点不但让您不需要更换软件,更可以让串口设备立即联网。

简单的安装和设置

EM-200TA 嵌入式联网模块支持自动IP设定协议(DHCP),以及通过Web 浏览器手动设置。两者都提供了快速有效的安装方法。有了EM-200系列的ezConfig程序,只需几个简单的步骤,就可指导用户配置并激活所需的串口联网应用。有了这个功能,用户平均只需要花费 30秒钟,即可完成对EM-100系列的设置,节省了大量的时间和精力。

应用

  • 门禁/安防控制系统(卡片阅读机,生物认证设备)
  • 医疗/保健自动化系统(ECG, 超音波检知器, 验血设备)
  • 工业自动化(PLC, 测试设备)
  • 电信机房(RTU)控制,油库液面(CTU)检测
  • POS联网消费,LED屏幕控制
  • 大楼自动控制系统(HVAC, 火灾警报器)
  • 信息家电(UPS监测模块)

特点

- 低成本、信用卡大小
- 支持网线自动反转,直通、交叉网线均可正常工作
- 内建WDT,保证长期稳定可靠工作
- 通过ezConfig搜索或Web 浏览器在线参数配置即插即用
- 标准TCP/IP接口,支持TCP Server,TCP Client,TCP Mixed,UDP,Real COM操作模式
- 实串口模式(自动设置串口参数)
- 支持域名解析,DHCP,组播,广播应用
- 同时支持两个TCP连接
- 全透明数据传输、断线检测
- 支持过网关,跨路由广域网通信

网页配置界面

本配置和EL-100W兼容

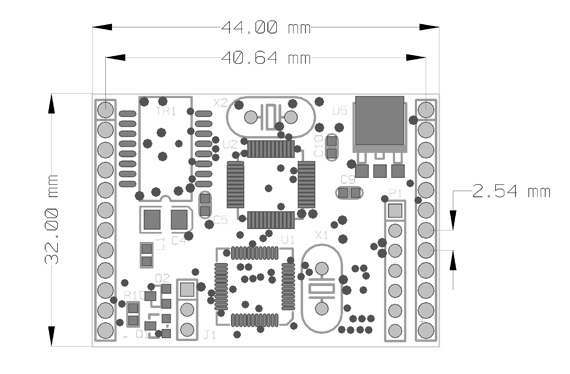

尺寸图

引脚排列

Pin No. Signal   Pin No. Signal
1 ETx+   13 reserved
2 ETx-   14 PIO0
3 ERx+   15 PIO1
4 ERxI-   16 PIO2
5 LINK_LED   17 PIO3
6 TXD   18 PIO4
7 RXD   19 PIO5
8 TXD2   20 PIO6/485_DIR2
9 reserved   21 PIO7/485_DIR1
10 reserved   22 Ready LED
11 SPEED_LED   23 RXD2
12 GND   24 +5V

以太网 端口数量:1
速率:10/100 Mbps,自适应MDI/MDIX
连接头:8针RJ45
电磁隔离保护:内建1.5 KV
串口界面 端口数量:2
串口标准:TTL
连接头:双排针
串口信号 RS-232:TxD,RxD,RTS,CTS,GND
串口参数 校验位:None, Even, Odd, Space, Mark
数据位:7, 8
停止位:1, 2
流 控:RTS/CTS
波特率:300 bps ~ 4,500 Kbps (4.5 Mbps) (支持非标准波特率)
软件特性 网络协议:ICMP,ARP,IP,TCP,UDP,DHCP,HTTP,DNS,SNMP V1/V2c
配置选项:Web浏览器 或 ezConfig搜索工具
工作模式:TCP Server,TCP Client,TCP Mixed,UDP,Real COM模式
Windows Real COM驱动:Windows 95/98/ME/NT/2000,Windows XP
工作环境 工作温度:-40~85°C, 5~95%RH湿度
存储温度:-65~150°C, 5~95%RH湿度
电源需求 输入电压:3.3V/5 VDC
功耗:
EM-200TA:92.4 mA @ 5 V
EM-200TA:110 mA @ 3.3 V
可靠性 自动重新启动定时器:内建WDT
保修 保修期:5年
