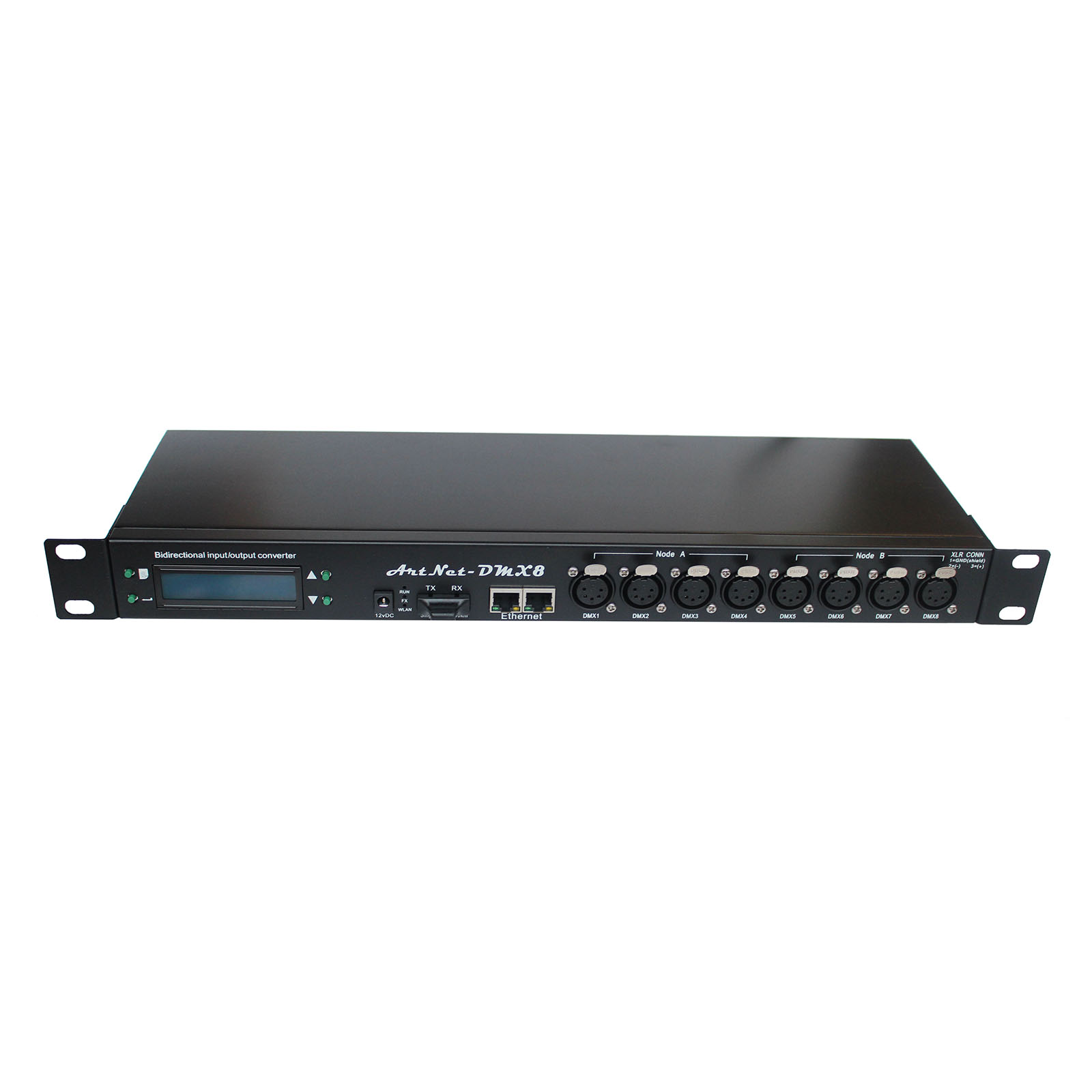

ArtNet8213F


八路双向两电一光ArtNet-DMX控制器(3芯母头)

简介

ArtNet8213F 是提供八路DMX512端口,两路以太网接口,一路光接口,兼容Artnet协议的以太网控制器。 所有DMX端口均符合DMX512-A标准,每路端口可分别设置输入输出,合并,备份等多种工作模式。

内置交换机两路以太网接口,支持链式连接,无限延伸您的网络

工业级SC光接口支持几十公里的远程通讯

简单的安装和设置

多种IP设定模式以及自动IP设定协议(DHCP),并可通过Web 浏览器手动设置。两者都提供了快速有效的安装方法。提供PC端配置软件,只需几个简单的步骤,就可指导用户配置并激活所需的DMX联网应用。有了这个功能,用户平均只需要花费 30秒钟,即可完成对设备的设置,节省了大量的时间和精力。

应用

  • ArtNet8213F可以与兼容Artnet协议的灯光控制软件配合使用,广泛用于LED点阵以及需要大量DMX512数据的舞台灯光控制网络中,常用于电视台录播现场、舞台演出、娱乐场所等;也可以实现传统控台的网络升级;也可用于景观照明远距离网络控制。

特点

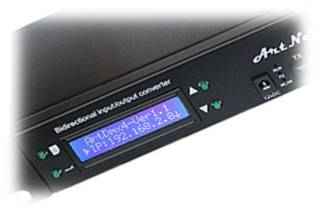

☆ 带液晶屏显示,设置操作方便直观

☆ Artnet 转换到 DMX

☆ DMX 转换到 Artnet

☆ 无线通讯(WiFi)[可选]

☆ 光纤接口,通讯距离可达40Km[可选]

☆ 内建交换机,支持总线方式连接

☆ 8 个 XLR 五针/三针母插

☆ DMX 分配/助推器

☆ DMX 监测器

☆ DMX 和 Artnet 测试发生器

☆ 备份系统的多个 Artnet IP 输入

☆ 可以固件更新

☆ 支持第三方软件,如Sulite,DMXWorkshop,MagicQ等

连接示例

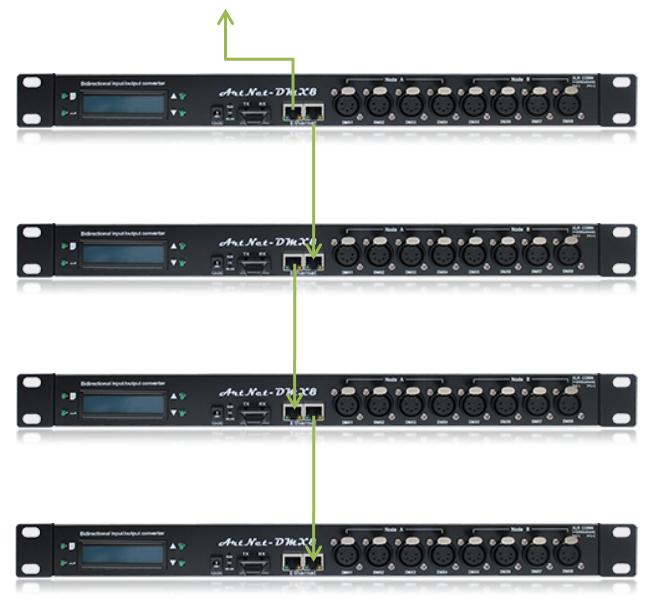

以总线方式连接设备。

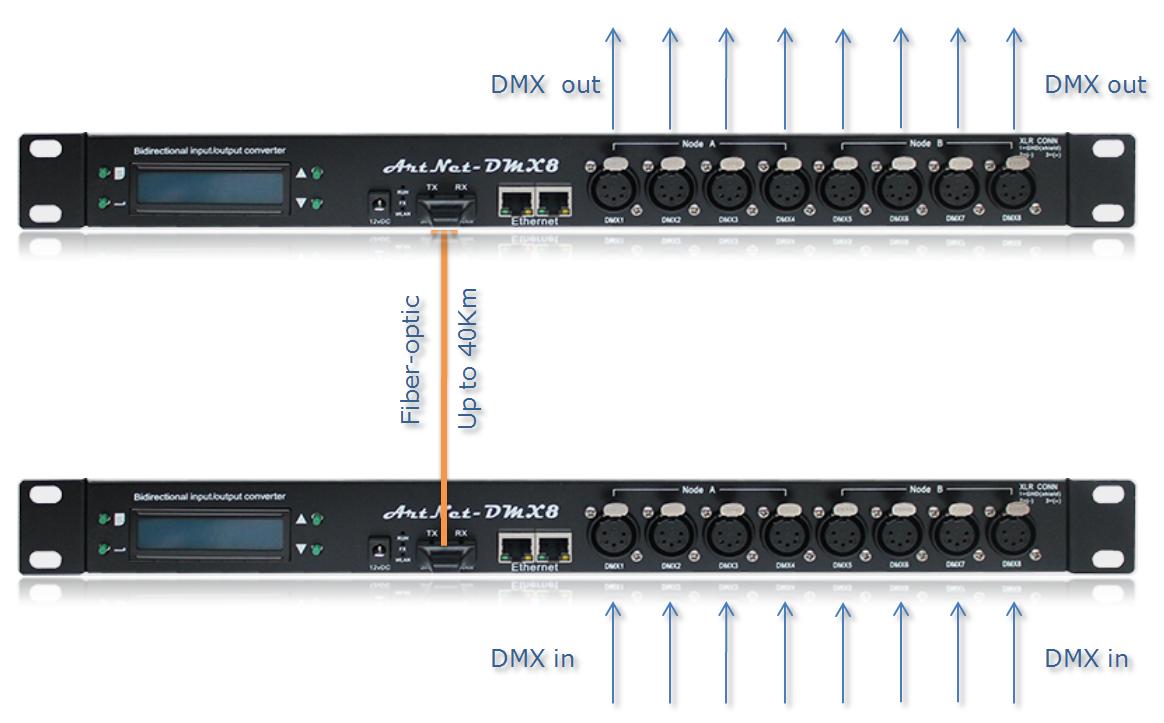

以光纤方式连接设备。

应用模式

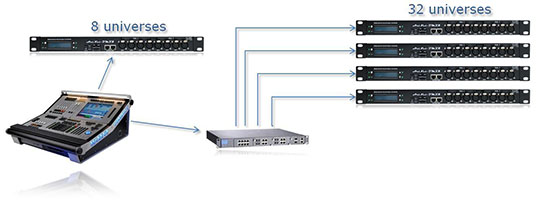

Universe 扩展(输出模式)。

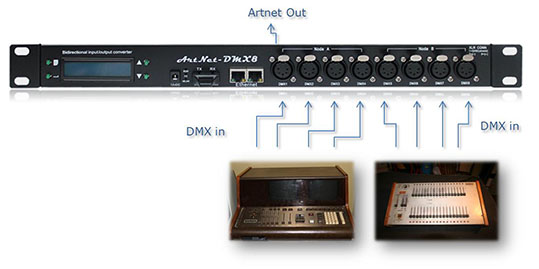

输入模式

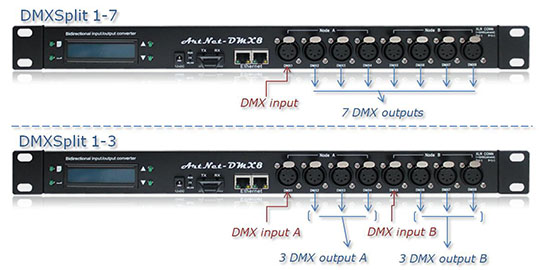

分配器/助推器

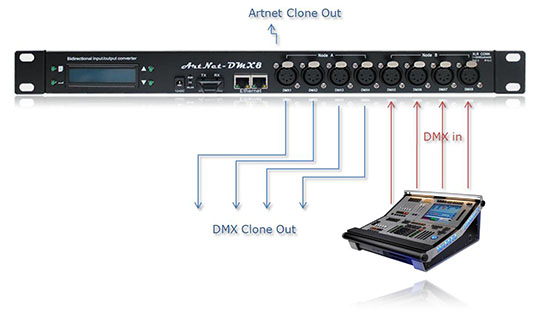

ArtNet 克隆

连接器

DMX: 8 x shielded & 镀金3针XLR (母座)
网络: 2 x 10/100Mbps RJ45连接器
电源: 9V-20V DC
可选: 220V AC

DMX 特性

支持协议: DMX512 (1986 & 1990), DMX512-A, RDM(可选) ANSI E1.20
DMX 端口方向: 输入或输出 (可配置)
DMX 端口保护: 内建1.5KV
DMX 端口匹配/偏置:
DMX 参数: 帧频率: 10-40fps / Break: 176-352μs

以太网特性

支持协议: ArtNet,UDP,TCP,ICMP,DHCP
端口速率: 10/100BaseTX
端口检测: 自动协商, MDI/MDIX

附加特性

配置管理软件:  搜索发现,简易配置
WEB配置: 支持

状态报告

LCD显示配置: 设置信息 (IP 地址, 子网掩码, DMX端口设置)
以太网端口指示: 连接和活动
运行: LED 指示

电源

电源输入: 90-260 VAC
47-63 Hz 或 9-20VDC
消耗功率: 最大 10 W
默认电源: 9-20VDC
以太网供电(POE): 可选

环境

操作温度: 0 to +60 °C
储存温度: -10 to +70 °C
湿度: 5-95% 无凝结

物理特性

外壳: 金属机箱
尺寸(W x D x H): 430 x 135 x 44 mm
16,93" x 5,31" x 1,73"
重量: 2,1 Kg
包装(W x D x H): 500 x 200 x 50 mm
