工程级 W512XM


工程级三(五)芯母、公头直插式无线DMX512收发器

简介

CR-W512X3(5)F/M 无线DMX512接收器为超然原创技术,采用32位高性能计算,兼容主要流行的灯控协议,包括瑞典W-DMX,通用广州版协议,超然高性能协议。以无线的方式传输标准的DMX512数据,也可传输灯具与灯具间的联机数据。该产品彻底解决了灯光控制台与灯,灯与灯之间数据的无线传输,完全去掉长期以来所依赖的双绞线。专有技术克服市场上类似设备传输延迟,丢包严重等问题,在数据的传输过程中做到无时延,数据实时可靠!该产品采用2.4G全球开放ISM频段,免许可证使用. 高效GFSK调制,自动跳频通信设计,超强抗干扰能力

跳频/自适应(FHSS/AFHSS)技术

跳频技术是跳频扩频的缩写,其中发射机快速从自信道跳跃到子信道,是由美国军方首次使用。这种技术先进精确,很难中断破坏,拦截几乎是不可能的,除非你知道跳频系列。扩频技术有两个主要优点:首先,超强抗干扰。其次,提供多点访问。

应用

  • 舞台灯光、大型文艺演出、体育馆灯光、临时舞台演出、城市灯光系统、电视台、会议中心、专业剧院、主题公园、歌舞厅、酒吧和小型文艺演出等

特点

  • 独有可拆卸天线设计
  • 专有技术克服市场上类似设备传输延迟,丢包严重等问题。链路预算大,通讯稳定可靠
  • 三基色LED显示工作状态和参数,单键操作,传输无延迟,收发一体,自动切换
  • 兼容瑞典协议,广州通用兼容协议,超然高性能协议等主流协议
  • 输入电压5V DC 电流500mA
  • 通讯距离:600米(空旷场所,视环璄的不同而有所改变)
  • 工作频段:2.4G; ISM
  • 最大发射功率:23dBm
  • 接收灵敏度:-94dBm
  • DMX信号接口:RS485
  • 传输标准的DMX512控台数据,也可传输灯具与灯具间的联机数据
  • FHSS自动跳频,保障通讯的可靠性

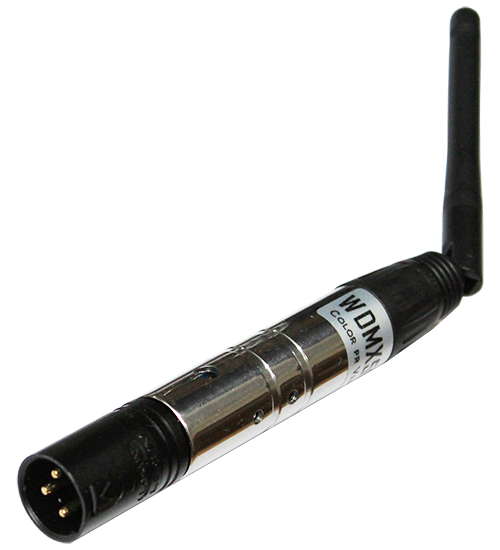

外型图

LED指示灯状态说明

1)配置模式下,接收器LED颜色与空中协议的对应关系:

1. 红 -------------- CR对色收发
2. 绿 -------------- W-DMX接收
3. 黄 -------------- 广州兼容收发
4. 白 -------------- CR配对接收

2)配置模式下,发送器LED颜色与空中协议的对应关系:

1. 红 -------------- CR对色收发
2. 蓝 -------------- W-DMX G3发送
3. 青 -------------- W-DMX G4发送
4. 紫 -------------- CR配对发送

3)运行模式下,LED指示灯状态说明:

协议 动作 状态描述
CR对色模式 红、绿、蓝、黄、青、紫、白 无线分组
蓝色闪烁 无线发送DMX信号
绿色闪烁 无线接收DMX信号
广州通用协议 红、绿、黄、蓝、紫、青、白 无线分组
红色闪烁 无线发送DMX信号
绿色闪烁 无线接收DMX信号
W-DMX或CR配对接收 白色 未连接发射器
红色 正在删除连接
红色闪 已连接的发射器丢失
绿色闪 正在连接发射器
绿色 已连接,无DMX
绿色快闪 已连接,有DMX

操作说明

1.配置模式:

按下按键上电,看见白色指示灯点亮,松开按键进入配置模式。在此模式下可以选择收发器的空中协议:每按一次按键,颜色切换一次,选择好协议后,长按(>1S),看见白色松开,进入运行模式。

2.运行模式:

1) 直接上电进入运行模式;
2) 在配置模式下,长按(>1S),看见白色松开,进入运行模式。

2.1.W-DMX 接收模式或 CR 配对接收模式

长按(>3S),看见白色松开,当前接收器的连接被删除。

2.2.W-DMX G3,G4发送或 CR 发送:

1) 点按按键,所有未配对的接收器将配对;
2) 长按按键(>3S),看见红色松开,所有与之配对的接收器将删除配对。

2.3.CR 对色模式或通用兼容模式

ID 码与 LED 颜色对应关系:

  • 1:RED---------------------------红
  • 2:GREEN-------------------------绿
  • 3:RED+GREED---------------------黄
  • 4:BLUE--------------------------兰
  • 5:RED+BLUE----------------------紫
  • 6:GREED+BLUE--------------------青
  • 7:RED+GREED+BLUE----------------白


操作方法:

设备配置非常简单,设备首先上电,按右图所示进行操作。

ID编码- - - -“1-7”组ID编码,按”KEY”调节,只有ID码相同的收发板才能相互通讯按一下按键显示当前的设置,再按进行设置,每按一下数值加1,设置完成后设备自动保存当前配置。







外形 类型:独立安装
尺寸:120 x 30 x 30 mm (带天线)
重量:100 g
系统信息 CPU:32位ARM内核
无线参数 通讯距离:600米(空旷场所,视环璄的不同而有所改变)
工作频段: 2.400 - 2.4835GHz, ISM, 126个频段
调制方式: GFSK
最大发射功率: 23dBm
接收灵敏度: -94dBm
DMX信号接口 RS485
工作环境 工作温度:-40~85°C, 5~95%RH湿度
存储温度:-65~150°C, 5~95%RH湿度
电源需求 电源输入:5 VDC, ±5%
电源功耗:500 mA@5 VDC max.
可靠性 自动重新启动定时器:内建WDT
保修 保修期:5年
